一、實驗?zāi)康?/span>

       1.用水電比擬法測量建筑物有壓地基滲流區的等勢線（或流線）并繪制流網。

       2.根據流網確定滲透流量、滲透流速和浮托力。

二,實驗設備技術規格

（1）實驗設備外形尺寸：（cm）110（長）×80（寬）×65（高）

（2）配不銹鋼電極板                                                                                       1套

（3）透明有機玻璃實驗盤：（cm）100（長）×60（寬）×5（高）      1個

（4）有機玻璃制作實驗建筑物基礎輪廓                                                        1個

（5） 電源信號發生器                                                                                      1臺

（6）測量儀表                                                                                                    1臺

三、實驗設備與儀器

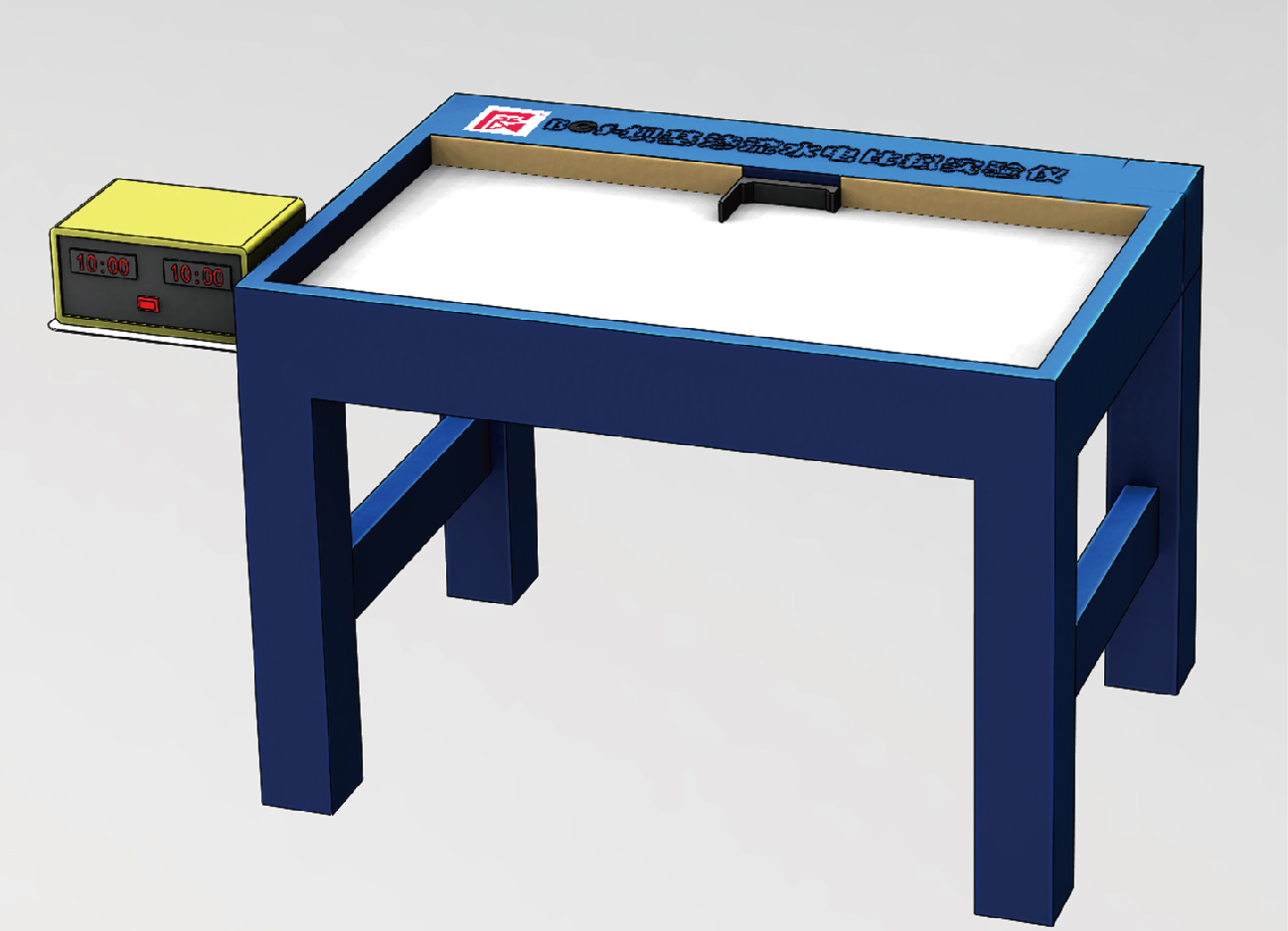

       由實驗盤，電極電源及測量儀表組成。實驗盤的三個邊界和建筑物基礎輪廓采用絕緣的有機玻璃制作，建筑物上、下游滲

流邊界用良導體板制作，上、下游導體板分別為高、低電位，采用探針測量。

   1 電極電源； 2下游電極板； 3有機玻璃實驗盤； 4建筑物基礎輪廓； 5探針6電極板； 7 放水孔；8測量儀表
