（1）通過實驗掌握離心泵主要特性參數的測量方法及其相互關系，繪制泵的特性曲線；

（2）進一步了解離心泵串、并聯運行情況及其特點；

（3）將單臺泵的特性曲線與串、并聯的特性曲線進行分析比較。

二、技術指標

（1）外形尺寸：1200mm（W）×600mm（D）×1400mm（H）

（2）配備: WBD50-025 250W 220V 50HZ 低噪音不銹鋼水泵(國家優秀節能新產品)  2臺

(3) 可實現單臺泵及切換雙泵的串、并聯運行.

三、主要設備及其規格

（1）WBD50-025 250W 220V 50HZ 低噪音不銹鋼水泵(國家優秀節能新產品)  2臺

單泵揚程：水壓達11米

    單泵流量：Q=1.2-4.8立方米/H

    單泵功率：250W

（2）儲水箱                                                         1個

    材質：塑料制品

    規格：600mm（W）×250mm（D）×850mm（H）

（3）壓力表                                                         1支

    規格：Ф100mm

    量程：0～0.15MPa

    精度：1.5

（4）真空表                                                         1支

    規格：Ф100mm

    量程：－0.1～0MPa

    精度：1.5

（5）電磁流量計                                                     1支

    測量范圍：口徑20毫米  流量:0.3391_13.56(m3/h)

（6）壓差計                                                          3支

    材質：有機玻璃

    量程：1000mm

（7）HB404智能電流表                                                 1支

    量程：0～5A

（8）HB404智能電壓表                                                1支

    量程：0～250V

（9）單臺泵及切換雙泵的串、并聯運行管路閥門                          1套

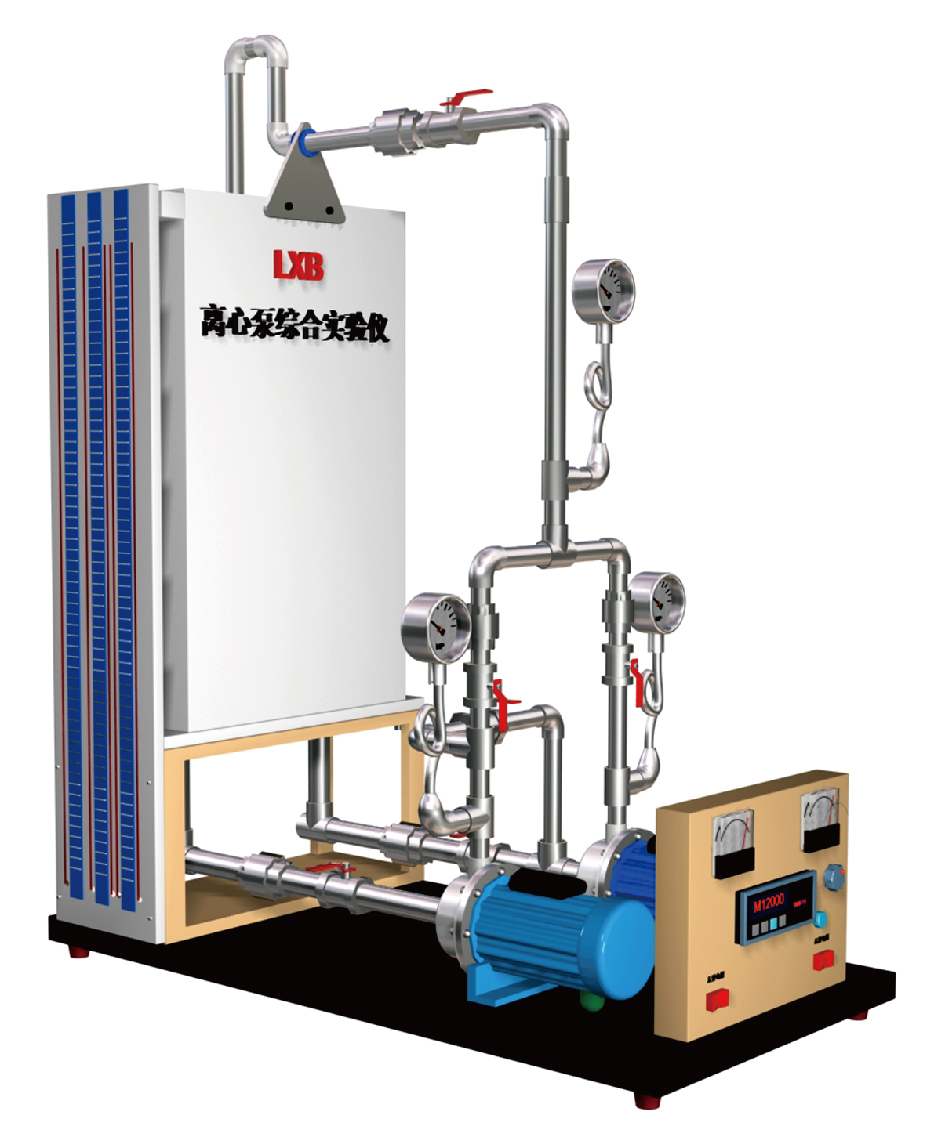

四、實驗設備簡圖
